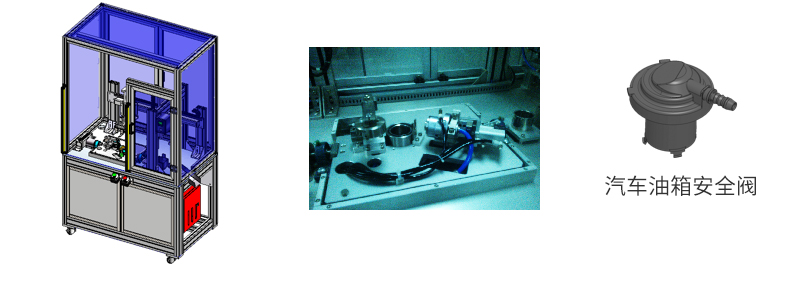

汽车油箱安全阀检测设备


TEST A:SROV/CROV泄露测试

1.转动工件到180度状态

2.容器内通气至150mBar

3.充气时间设置在1S以上

4.保压过后,充气口二通阀关闭

5.180度状态时,空气泄露参数:VLEAK<=15CM3/MIN

@150mbar=58.05micron(at a leak path of 1mm)

6.EOL测试计算在300CM3测试容积,3S测试时间,

150Mbar测试压力中进行

7.EOL测试压力衰减值:∆p≤ 2mbar in 3 seconds = 54,9 micron(微米)

8.上述300立方的测试容积只是给EOL泄漏计算举例。 如不到300立方

需再次计算EOL测试参量


TEST B:再次开始压力测试SROV/CROV

1.如果测试A通过,则继续进行该测试B

2.测试容器在180度位置

3.阀出口B位置密封连接上

4.将测试容器内加压至350Mbar

5.将测试工件翻转至0度位置

6.压力衰减并记录如下测量点的数值


TEST C:测试SROV压力降

1.如果测试B通过,则进行TEST C

2.测试位置在0度位置,初始压力0mbar

3.阀固定在测试容器内,B口密封

4.递增测试容器内的压力0~设定值,通过比例阀实现

5.显示泄露量与压力的曲线,记录测量点数值,并按下表要求进行OK与NOK

的判定与分析

6.测量点数量可以增减设置,所有测量点必须受控或记录.

动态分析测量值


TEST D:测试CROV压力降

1.测试D在测试E或测试F后继续进行

2.测试位置在0度位置,初始压力0mbar

3.阀固定在测试容器内,B口密封

4.递增测试容器内的压力0~设定值,通过比例阀实现

5.显示泄露量与压力的曲线,记录测量点数值,并按下表要求进行OK与NOK

的判定与分析

6.测量点数量可以增减设置,所有测量点必须受控或记录.

动态分析测量值
